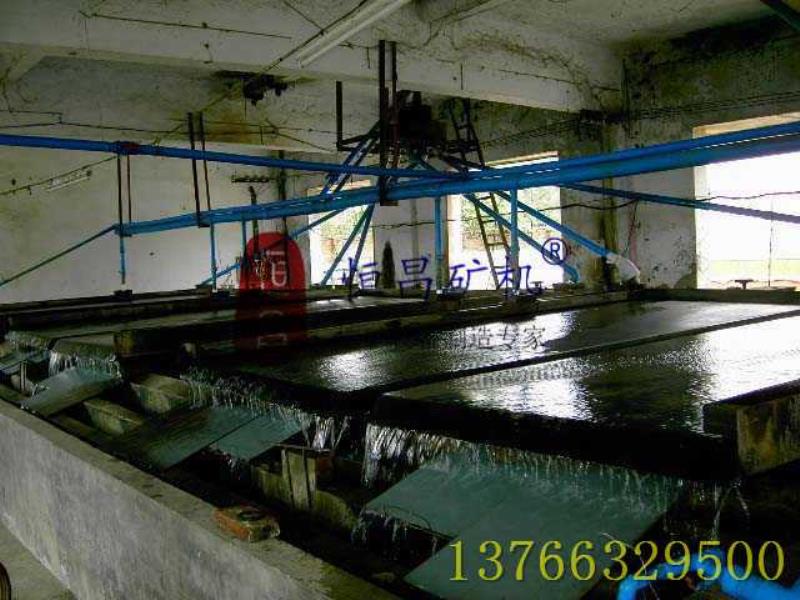

小槽钢支架摇床

更新:2015-06-05 14:53:17      点击:
  • 品牌:   恒昌矿机
  • 型号:   6-S
  • 在线订购
产品介绍
江西省石城县是现今全球生产选矿摇床的主要产地,历史悠久,产品质量有保证,生产,安装,调试技术精湛


       6-S
摇床是重力选矿的主要设备之一,它广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、精选、扫选等不同作业,选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时,摇床的有效回收粒度范围为2-0.22毫米。
  摇床的选矿过程是在具有复条的倾斜床面上进行的,矿粒群从床面上角的给矿槽送入,同时由给水槽供给横向冲洗水,于是矿粒在重力,横向流水冲力,床面作往复不对称运动所产生的惯性和摩擦力的作用下,按比重和粒度分层,并沿床面作纵向运动和沿倾斜床面作横向运动。因此,比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下,分别从精矿端和尾矿侧的不同区排出,最后被分成精矿,中矿和尾矿。
6-s摇床具有富矿比高,选别效率高,看管容易,便于调节冲程。在改变横向坡度和冲程是仍可保持床面运行平衡,弹簧放置在箱体内,结构紧凑,且能依次得出最终精矿和最终尾矿。


、摇床的结构


         摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转,摇杆随之作上、下运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩。床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。


床面向前运动期间,肘板间的夹角是由大向小变化,肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快,反之在床面后退时,则由快而慢从而造成了等差运动,这样可保证床面上的物料向前运动,并进行按比重分选。
     床面外形呈直角梯形,在木制框架内,木板沿斜向(与轴线交角45)拼成平面。床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥,橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.5度左右的向下倾斜,用于选别粗砂的摇床则在纵向有1-2的倾斜,在精矿端抬高。纵向坡度的大小借支撑机构上的螺栓调节。


       床面用摇动支撑支承在调坡机构上,摇动支撑使床面在垂直平面内作弧线起伏的前后往复运动,摇动支撑用槽钢固定在调节座板上,当用手轮通过调节丝杆使调节座板在鞍形座上回转时,即可调节床面倾角。


 根据给矿位置的不同,摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边,左式摇床则给矿位置在左边。


三、摇床的安装




固定支架摇床不带安装支架,安装前需要浇注水泥和预埋好地脚螺栓,不便于移动,成本低;小槽钢摇床安装方便,只需简单浇注水泥和预埋地脚螺栓,价格适中,移动方便;大槽钢摇床(无需浇注水泥和预埋地脚螺栓,安装快速简便,易拆卸可移动。适合在沙地、虚地和船上作业。


 四、摇床的技术参数



型号



冲程(mm)



冲次  (r/min)



给矿粒度(mm)



处理量(t/h)



功率(kw)



外型尺寸      (mm)



床面尺寸



重量(t)



6S普通摇床



8—36



240—380



0.02—2



15—108



1.1



5600×1855×1560



4450×1855×1546



0.75



6S小槽钢摇床



8—36



240—380



0.02—2



15—108



1.1



5600×1855×1560



4450×1855×1546



0.9



6S大槽钢摇床



8—36



240—380



0.02—2



15—108



1.1



5600×1855×1560



4450×1855×1546



1.3



6S大槽钢摇床双层



8—36



240—380



0.02—2



15—30



1.5



5600×1855×1560



4450×1855×1546



1.65



2100X1050小摇床



12—28



250—450



0—4



7.2—19.2



1.1



3045×1050×1020



2100×1050×850



0.69
